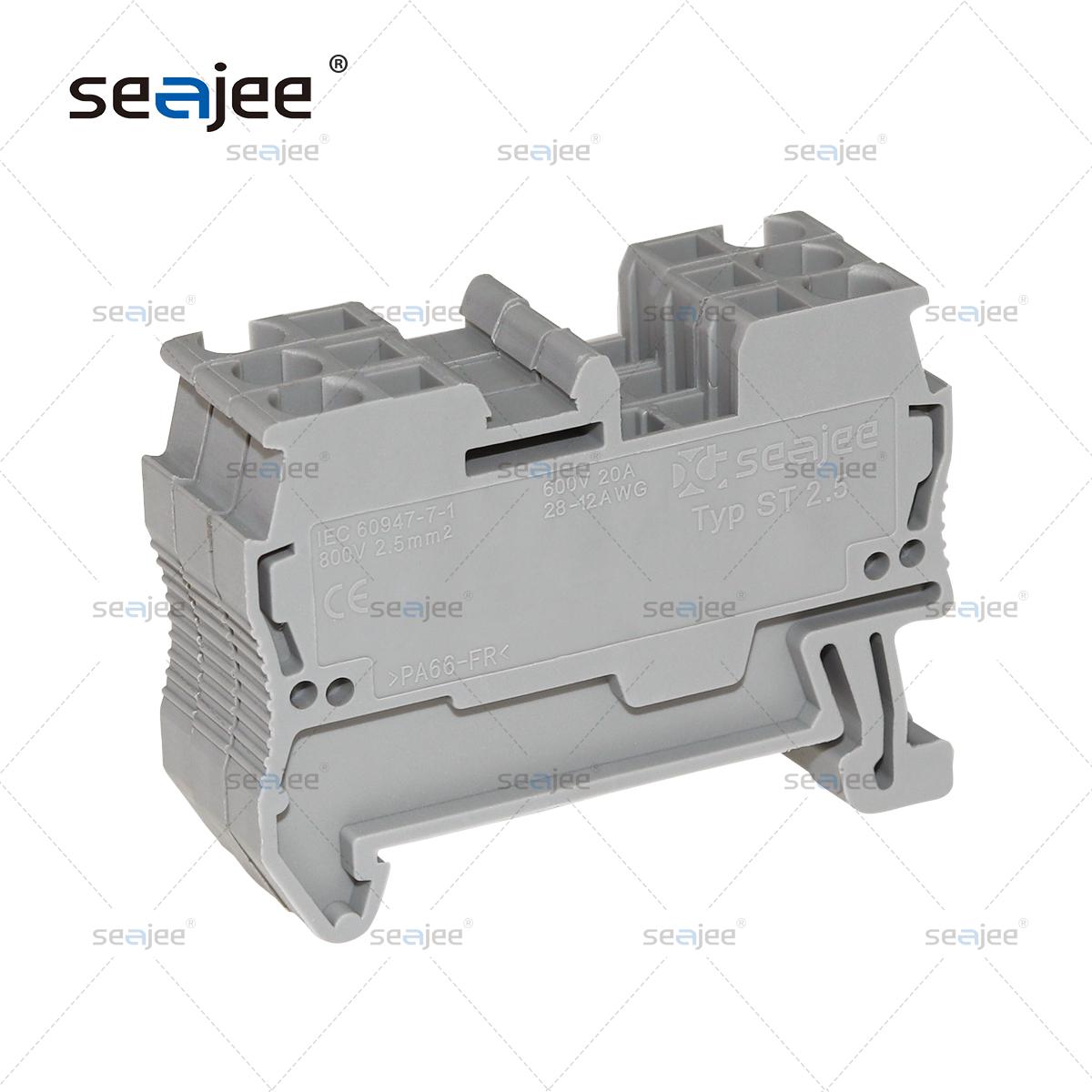

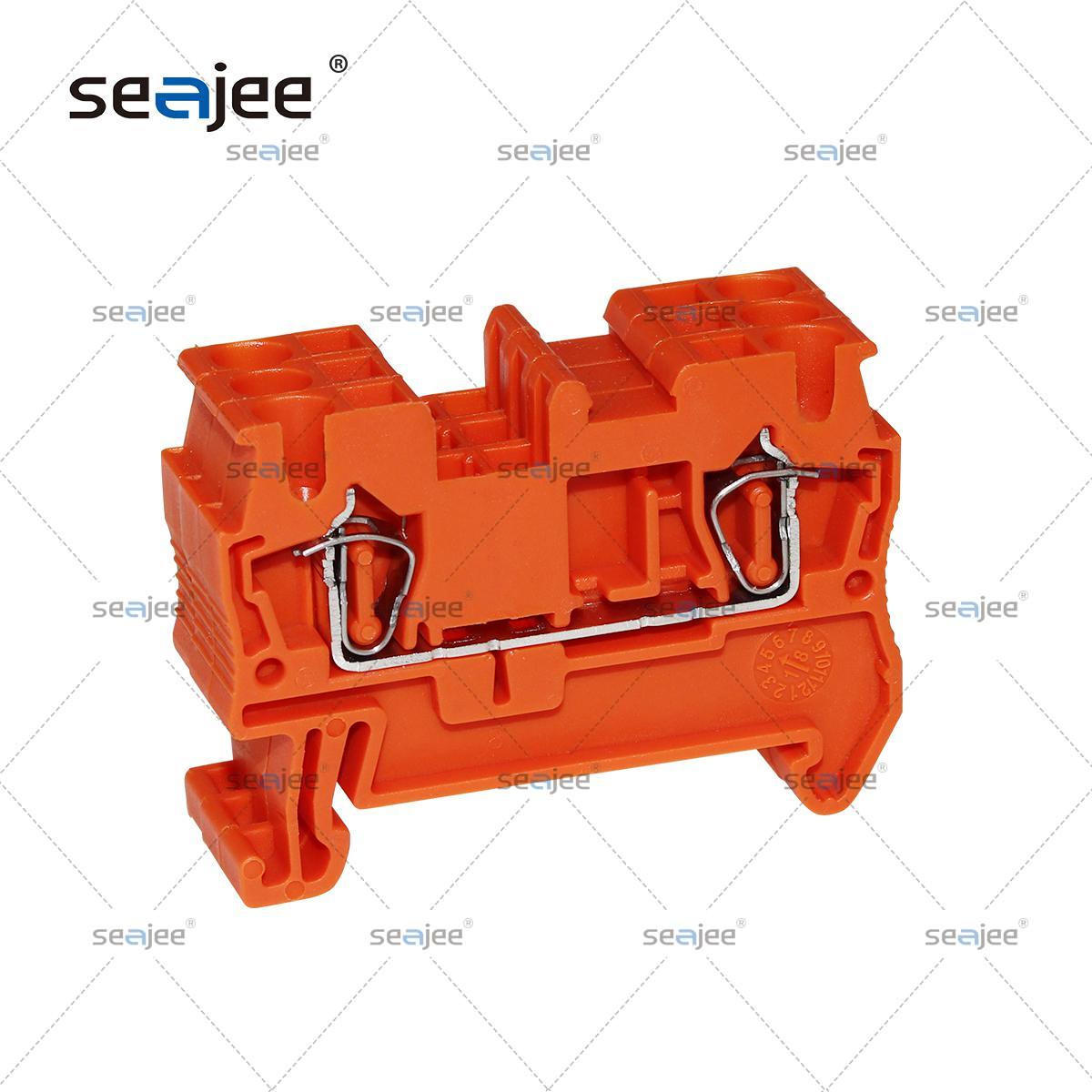

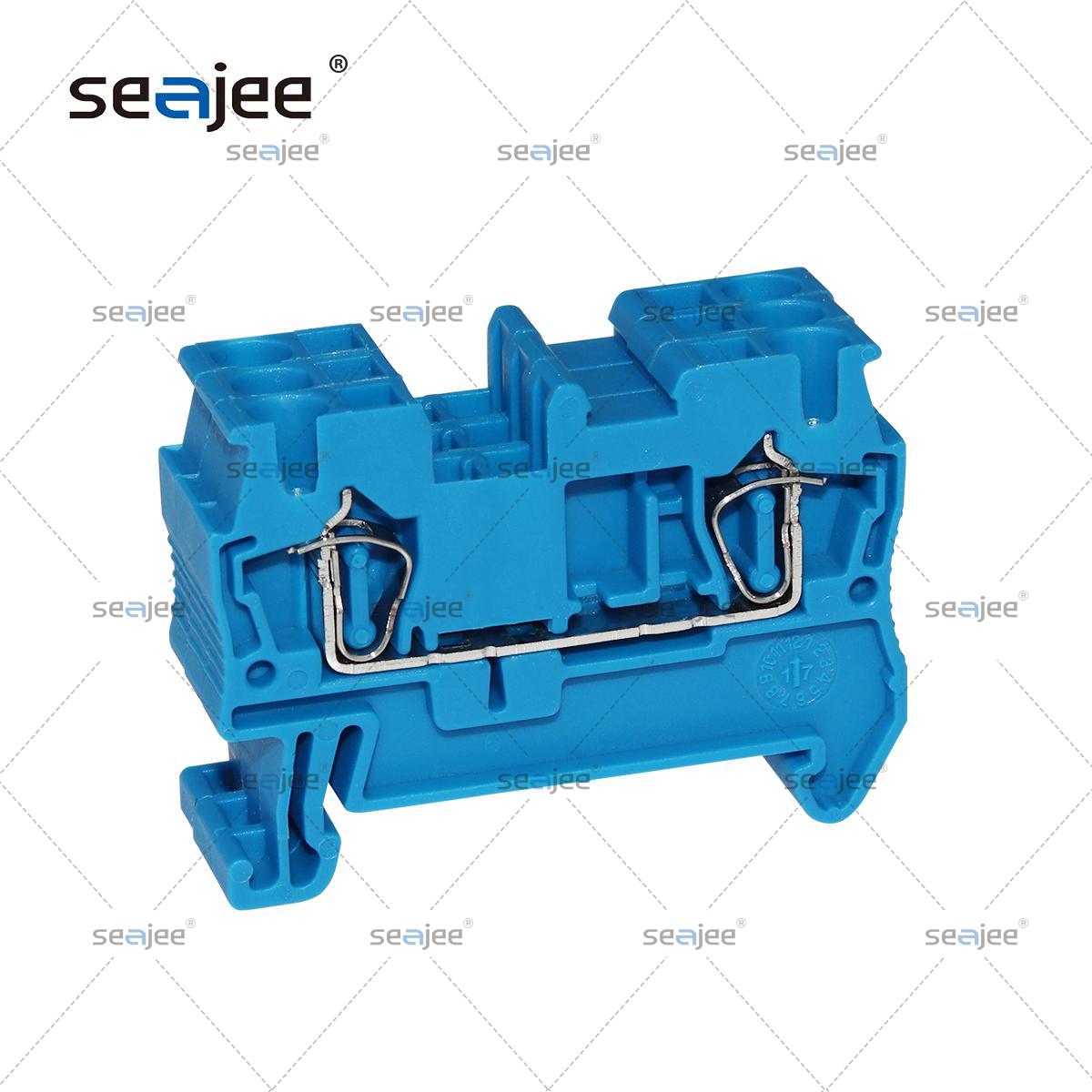

產品描述：ST2,5直通式彈簧接線端子，采用籠式卡簧彈片壓接方式，具有自鎖功能，接線方式用一字起子插入拔出就完成壓接，也稱插拔式彈簧端子。 ST-2.5回拉式彈簧端子標稱工作電壓: 800 V， ST2，5標稱工作電流: 24 A， 接線方式: 回拉式彈簧連接， 連接量: 2， 橫截面: 0.08 mm2 - 4 mm2， AWG: 28 - 12， 寬度: 5.2 mm， 顏色: 灰色，導電體：紫銅鍍銀材質，ST-2，5安裝方式: 平行導軌NS 35/7,5， 冷軋鋼導軌NS 35/15,ST彈簧端子導
打印當前頁詳情描述

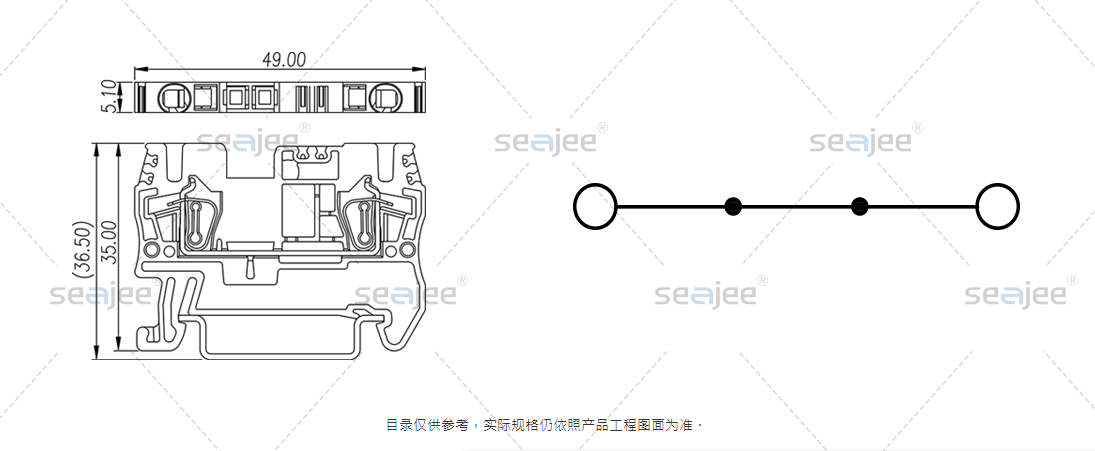

- 產品尺寸
- 技術參數
- 附件
- 應用場景
|
彈簧接線端子符合標準 |
CSA |
IEC/EN 60947-7-1 |
||
|
端子連接方式 |
回拉式彈簧連接 |
|||
|
額定電壓 |
800V |
|||
|
額定電流 |
24A |
|||
|
線 徑WAG / 剛性線截面 |
28-12AWG |
0.08-2.5mm2 |
||
|
厚度/寬度/端板厚度 |
5.2 / 48.5 / 2.2mm |
|||
|
高度(NS35∶7.5 / NS35∶15 / NS32) |
36.5 ?/ ?44mm |
|||
|
額定浪涌電壓/污染等級 |
8kV / 3 |
|||
|
剝線長度 |
8 / 10mm |
|||
|
導線截面拉伸力測試 |
5N-50N |
|||
|
塞規 |
A3 |
|||
|
絕緣材料 / 阻燃等級 |
PA / UL 94 V0-V2 |
|||
|
材料認證 / 操作耐溫 |
CE |
ROHS |
-30至+110℃ |
|
|
顏 色 |
紅色 |
|
標識材料 |
紫銅/黃銅 |
|
插拔式橋接件位數 |
FBS2-5，3-5 ，4-5，5-5，10-5，20-5 |
|
端子端板 |
D-ST2.5 |
|
連接片間距/ 標記條 |
5.2 mm ,ZB5 |
|
最大負載電流 |
31 A (如果用在不同的模塊式接線端子上，則跳線的電流值可能有所不同。可在各模塊式接線端子的附件數據中找到準確的數值。) |
鋁合金導軌TH35-7.5平底
平底不打孔
TE雙線管形預絕緣端子
E管形欲絕緣端頭
E/UK EC
兩款 沒指定要求隨機出貨，不另通知
ZB5
?
D-ST2.5
1
UBE-D
?
KLM-A
