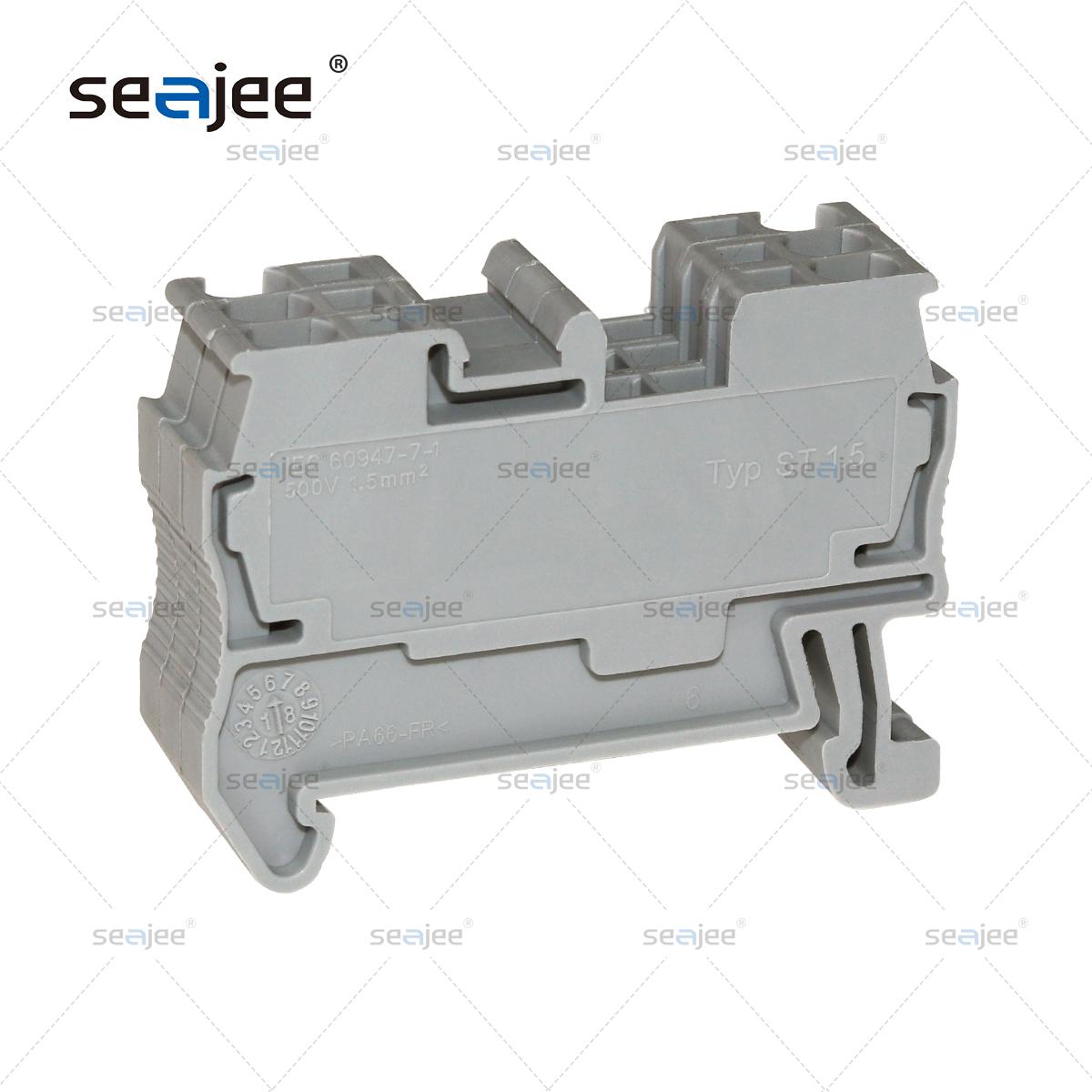

產品描述：ST1.5平方回拉式彈簧端子ST-1，5直通式接線端子， ST1,5端子標稱工作電壓: 500 V， 標稱工作電流: 17.5 A， 接線方式: 回拉式彈簧連接，籠式卡簧具有免維護，抗震的效果， 連接量: 2， 橫截面: 0.08 mm2 - 1.5 mm2， AWG: 28 - 16， 寬度: 4.2 mm， 顏色: 灰色， ST-1.5導軌安裝方式: NS 35/7,5， NS 35/15導軌，導電體采用紫銅鍍銀材質直通式連接，進口不銹鋼籠式彈簧可適用于軌道交通，風力發電或機械工程等
打印當前頁詳情描述
- 產品尺寸
- 技術參數
- 附件
- 應用場景
|
接線端子符合標準 |
CSA |
IEC/EN 60947-7-1 |
||
|
端子連接方式 |
回拉式彈簧連接 |
|||
|
額定電壓 |
500V |
|||
|
額定電流 |
17.5A |
|||
|
線 徑WAG / 剛性線截面 |
28-16AWG |
0.08-1.5mm2 |
||
|
厚度/寬度/端板厚度 |
4.2 / 48.5 / 2.2mm |
|||
|
高度(NS35∶7.5 / NS35∶15 / NS32) |
36.5 ?/ ?44mm |
|||
|
額定浪涌電壓/污染等級 |
6kV / 3 |
|||
|
剝線長度 |
10mm |
|||
|
導線截面拉伸力測試 |
5N-40N |
|||
|
塞規 |
A1 |
|||
|
絕緣材料 / 阻燃等級 |
PA / UL 94 V0-V2 |
|||
|
材料認證 / 操作耐溫 |
CE |
ROHS |
-30至+110℃ |
|
|
顏 色 |
連接件 紅色 |
|
標識材料 |
紫銅/黃銅 |
|
插拔式橋接件位數 |
FBS2-4，3-4 ，4-4，5-4，10-4，20-4 |
|
端子端板 |
D-ST1.5 |
|
連接片間距/標記條 |
4.2 mm , ZB4 |
|
最大負載電流 |
17.5 A (如果用在不同的模塊式接線端子上，則跳線的電流值可能有所不同。可在各模塊式接線端子的附件數據中找到準確的數值。) |
?
