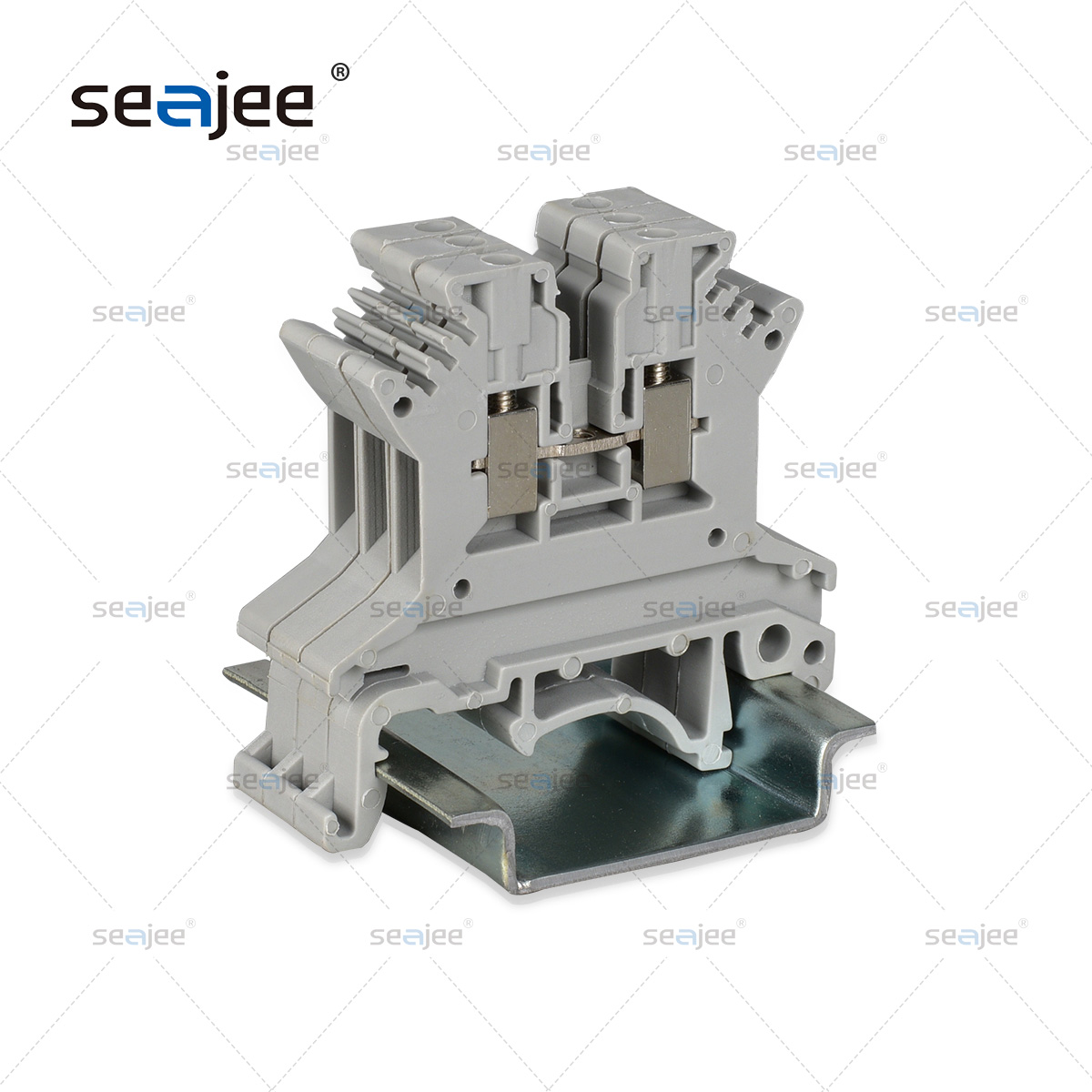

產品描述：UK1.5N端子主要是工業接線,UK1.5N端子接線范圍0.14-1.5平方毫米線徑,端子在線路中用于電流的傳輸和電信號的傳輸,是工業領域中不可缺少的連接器之一。UK-1,5N端子在安裝中通常采用ZB4快速標記條來進行標識,D-UK1,5N終端短板，F(xiàn)BRI10-4中心式固定橋接件，通常的標識號碼有數字1-10，字母L,N,PE和一些特殊字符，在組與組之間采用UBE/D分組標記座來進行標識,在最后使用E/UK固定件進行固定。如UK1.5N接線端子在同組使用過程中需要區分可采用分組標記端子UBE/
打印當前頁詳情描述

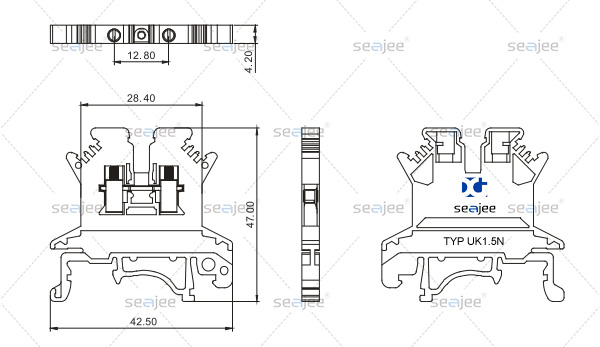

- 產品尺寸
- 技術參數
- 附件
- 應用場景
|
標 準 |
UL |
IEC |
|
額定電壓 |
600V |
690V |
|
額定電流 |
17A |
17.5A |
|
線 徑 |
26-16AWG |
0.2-1.5mm2 |
|
厚度/寬度/端板厚度 |
4.2/42.5/1.5mm |
|
|
高度(NS35∶7.5 / NS35∶15 / NS32) |
42/49.5/47mm |
|
|
額定沖擊電壓/污染等級 |
6kV/3 |
|
|
剝線長度 |
7 mm |
|
|
螺釘規格/扭距 |
M2/? 0.22N.m |
|
|
塞規 |
A1 |
|
|
絕緣材料/阻燃等級 |
PA / V0-V2 |
|
冷軋鋼導軌TH35-7.5藍白型
E管形欲絕緣端頭

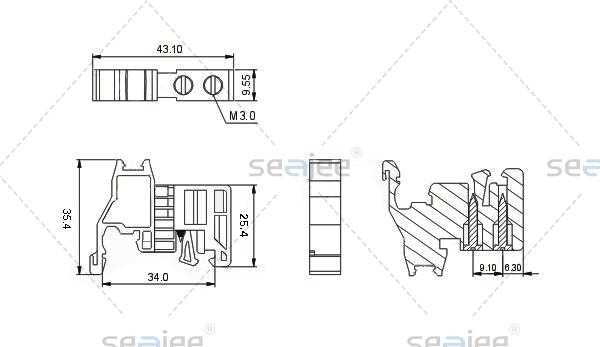

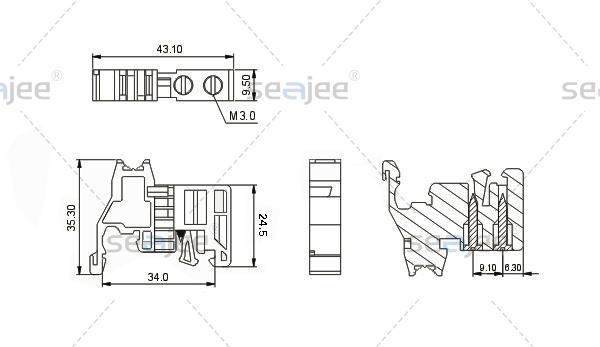

E/UK EC
兩款 沒指定要求隨機出貨，不另通知
D-UK1.5N
|
D-UK1.5用以封閉UK1.5N端子裸露部分，防止產品在使用過程中由于裸露而造成的事故和短路 材質：PA66 生產：采用全自動注塑機在240-280高溫加熱之后一次性注塑成型。人工分離膠口與產品，在特殊情況下需要熏蒸。 儲存：尼龍材料耐高溫性能良好，無需再陰涼通風環境下儲存。酸堿環境下回加速其老化速度，應避免 使用：在電氣設備和柜體中一組UK1.5N端子需要使用D-UK1.5端板來封閉最后的缺口，并配合使用固定件加以固定。次款擋板只適合于UK1.5N |
|
|
|
|
ZB4
?

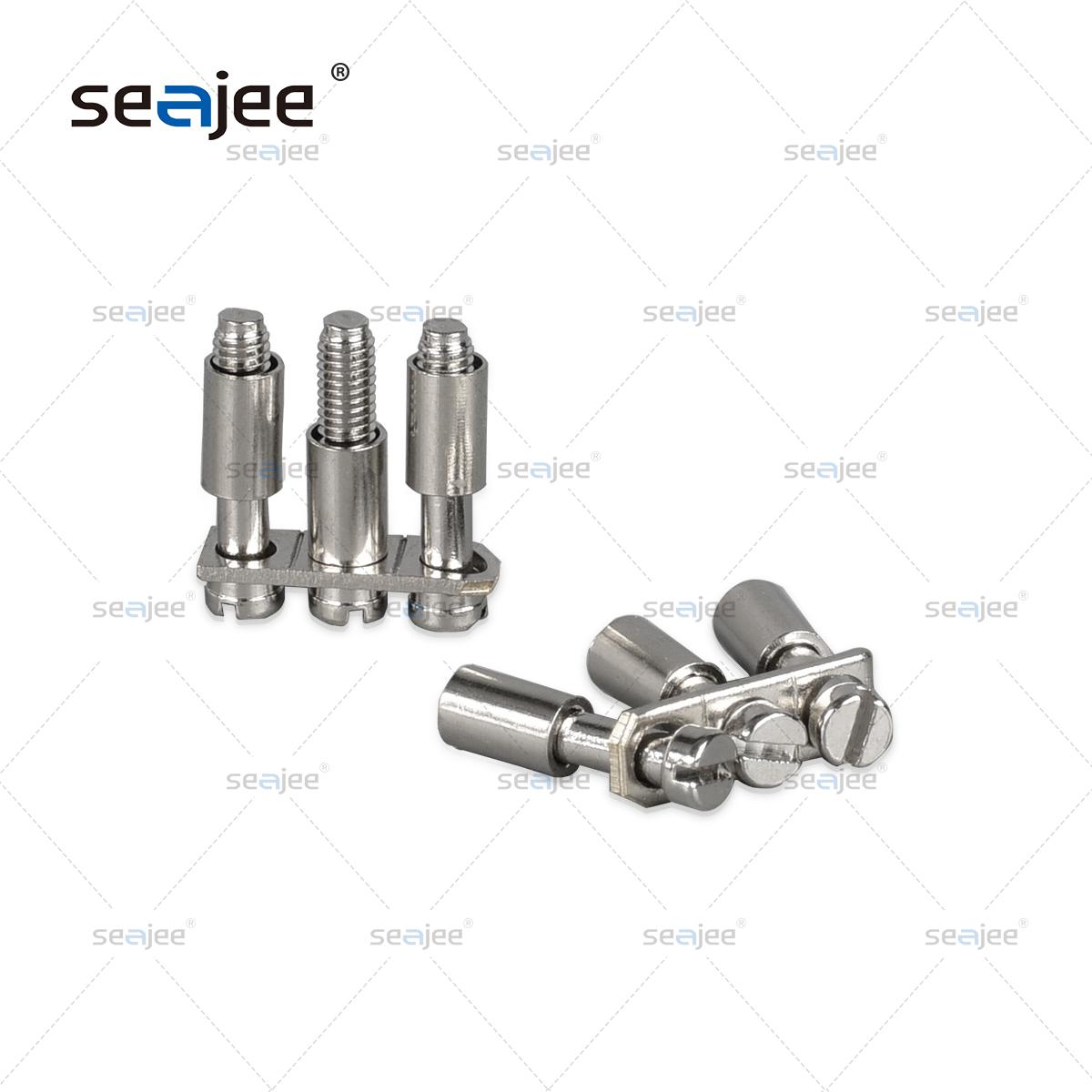

FBRI2-4
?
FBRI 3-4
FBRI10-4
