產品描述：YB2-4N (JL2-4N)保護壓板主要用在機電保護屏，DTU控制柜，中置柜等電氣設備中，用于電路的投或退的切換傳輸。具有斷路操作簡單，穩定，接觸電阻小等可靠的性能。出口型號XH49W4T-DKZ，顏色: 淺駝色
打印當前頁詳情描述

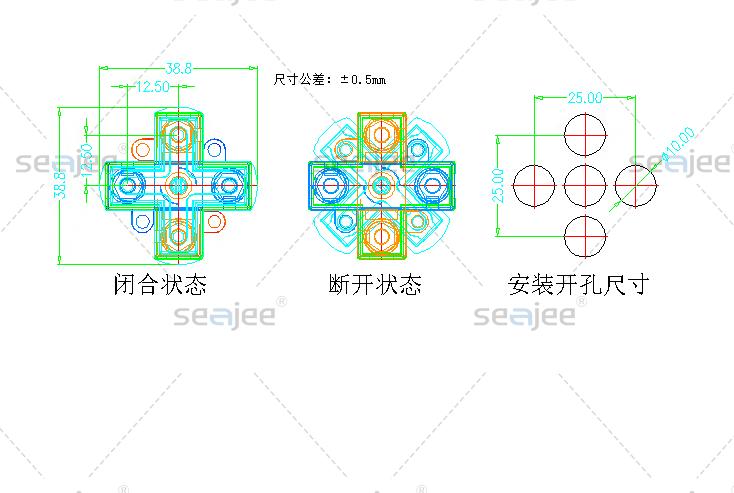

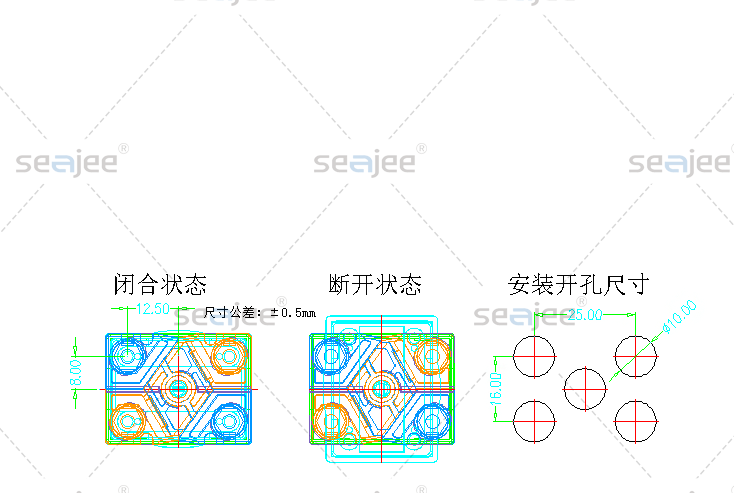

- 產品尺寸
- 技術參數

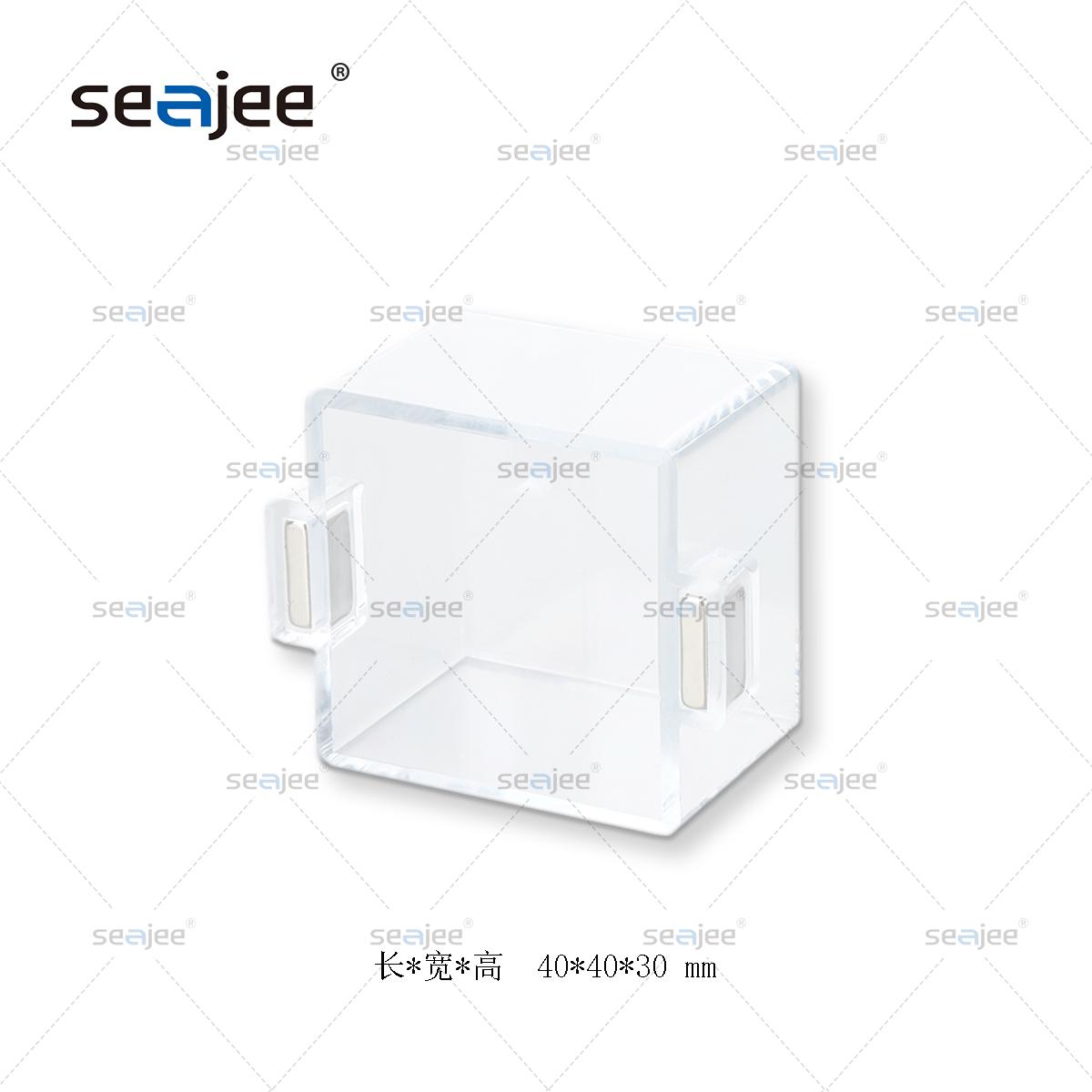

- 附件
- 應用場景
|
執行標準 |
GB14047.7-2006/IEC947-7-7-2000/EN50019 |
|
絕緣材料 |
PC |
|
材料阻燃等級（根據 UL94） |
V2 |
|
額定電流/電壓 |
24A ??/ ??660V |
|
接線截面積 |
2.5mm2 |
|
導電體材質 / 電鍍 |
H62黃銅 ??????/????底座鍍鎳（插拔頭鍍金） |
|
壓線螺絲 / 扭力 |
M4黃銅 ?/ ?0.8~1.2N.m |
|
面板安裝螺帽扭力 |
0.3 ~ 0.6N.m |
|
接觸電阻 |
≤5mΩ |
|
溫升測試： 在20℃±3℃條件下相對應的試驗電流24A。試驗持續至穩定溫度為止，連續測溫3次，間隔5min，當任意兩次所測溫度的變化小于1K時，則認為達到了穩定溫度，試驗1小時后確認溫度沒有變異。 |
? ? 溫升平均值為28℃，符合要求 |
